Un buen plano de una casa no sirve solo para repartir habitaciones: decide cómo entra la luz, cómo circula la gente, dónde discurren las instalaciones y qué fácil será mantenerlo todo dentro de 5 o 15 años. En esta guía me centro en lo que de verdad importa cuando vas a construir o reformar: cómo leer la planta, qué documentos pedir, qué errores encarecen la obra y qué decisiones facilitan el mantenimiento cotidiano. Si el dibujo está bien pensado, la casa funciona mejor desde el primer día.
Lo esencial para trabajar bien la planta de la vivienda
- La planta no es un dibujo decorativo: fija distribución, recorridos, instalaciones y coste de ejecución.
- Una escala clara, cotas correctas y orientación bien marcada evitan errores caros en obra.
- Conviene revisar si la superficie útil, la construida y la distribución real encajan con el uso previsto.
- En España, una obra seria debe ajustarse al CTE, a la normativa municipal y a la gestión de residuos de obra.
- Dejar accesos para instalaciones, registros y mantenimiento reduce averías y futuras demoliciones.
Qué debe tener una planta útil antes de empezar la obra
Cuando reviso una planta, busco claridad. No me interesa un dibujo bonito si no me permite entender metros, usos y recorridos de un vistazo. Una planta útil debe enseñar qué es fijo, qué puede cambiar y qué coste tendrá mover cada cosa.
| Elemento | Qué indica | Por qué importa |
|---|---|---|
| Escala | La relación entre el dibujo y la realidad | Permite comprobar si la distribución cabe de verdad y si un mueble encaja |
| Cotas | Las medidas exactas de muros, huecos y estancias | Evitan errores en obra y discusiones con el contratista |
| Orientación | La posición del norte y la entrada de sol | Ayuda a decidir dónde conviene colocar zonas de día, descanso o servicio |
| Zonificación | Qué áreas son de día, de noche y de uso técnico | Mejora la privacidad, la circulación y el confort diario |
| Instalaciones | Recorridos de agua, desagüe, electricidad y climatización | Reduce roturas futuras y encarece menos la reforma inicial |
| Accesos y pasos | Puertas, pasillos, giros y zonas de paso | Determina si la casa es cómoda hoy y usable mañana |
Hay un detalle que mucha gente pasa por alto: la superficie útil y la construida no son lo mismo. La primera es la que realmente usas; la segunda incluye muros, patinillos y otros elementos que “se comen” metros. En una vivienda, la diferencia suele moverse, de forma orientativa, entre un 10% y un 25%, así que no conviene leer un anuncio o una memoria sin comprobarlo.
Si la planta no responde a estas piezas, yo la considero incompleta aunque esté bien presentada. Con esa base ya tiene sentido pasar a algo más fino: cómo leer el dibujo sin confundir símbolos, medidas y decisiones reales.
Cómo leerla sin perderte entre medidas y símbolos
La mayoría de los problemas no nacen de una mala idea, sino de una lectura superficial. Un plano puede parecer claro hasta que empiezas a medir, a colocar muebles o a cruzarlo con las instalaciones. Ahí es donde aparecen las contradicciones que luego cuestan dinero.

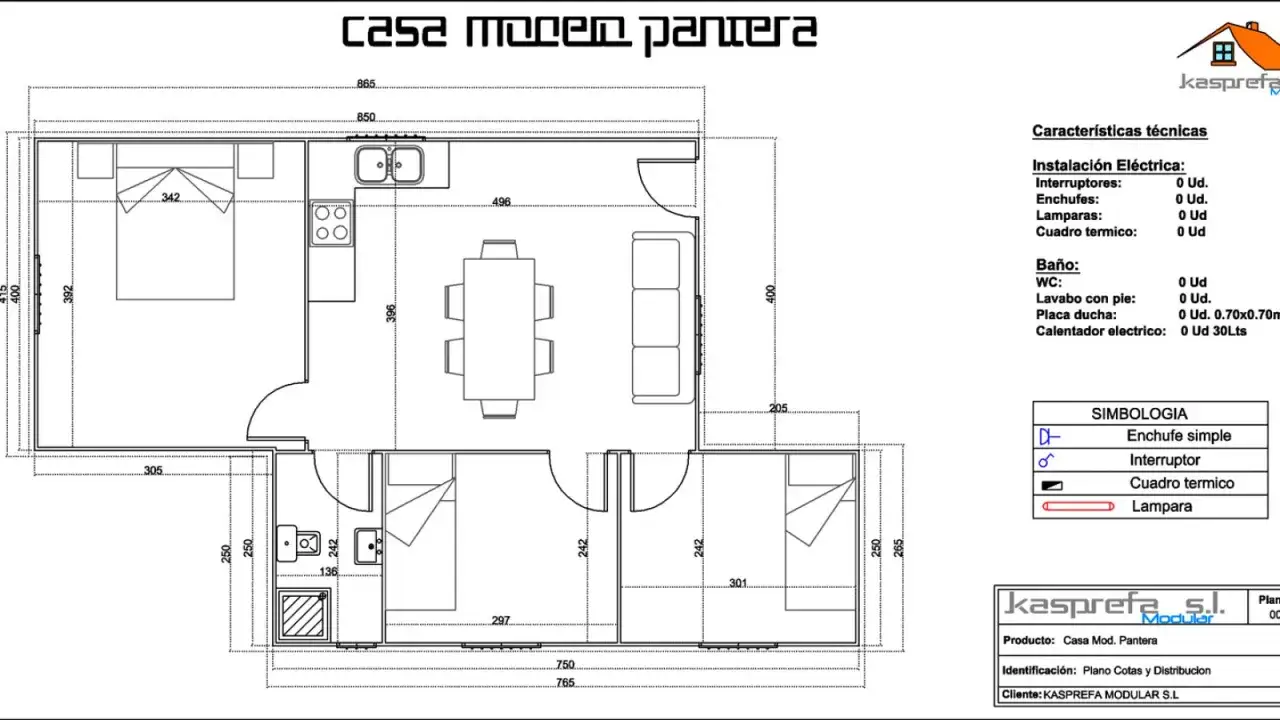

Escala y cotas
Un plano a escala 1:100 reduce mucho el dibujo; uno a 1:50 ofrece más precisión para revisar interiores y reformas. Las cotas mandan: si una medida escrita y lo que ves parecen contradecirse, primero reviso la cota y luego pregunto por el cambio. En una reforma, una diferencia de 5 cm puede decidir si una lavadora entra, si una puerta abre bien o si un armario pierde fondo útil.
Orientación y recorridos
En gran parte de España, las estancias de uso diario agradecen luz natural bien controlada, y eso no siempre significa “más ventanas”. A mí me interesa más la lógica del uso: zona de día hacia la mejor orientación posible, zona de noche con privacidad y espacios de paso que no obliguen a cruzar media casa para ir del dormitorio a la cocina. Si la vivienda tiene terraza, patio o jardín, también conviene pensar cómo se conecta con el interior para que no quede como un adorno aislado.
Lee también: Reforma pequeña: ¿Qué puedes hacer sin líos?
Instalaciones ocultas
La planta no debería ocultar la realidad técnica. Cuando veo una cocina o un baño, busco el recorrido de las bajantes, la ubicación de llaves de corte, el cuadro eléctrico y los puntos de registro. Un patinillo, es decir, el conducto donde suben o bajan instalaciones, puede parecer un detalle menor; en una avería, es la diferencia entre abrir una tapa o romper un tabique. También me fijo en los puentes térmicos, que son zonas donde el aislamiento se interrumpe y el calor se fuga con más facilidad.
Si entiendo bien la planta, ya puedo pedir los documentos correctos. Y ahí es donde muchos proyectos se quedan cortos: no basta con una buena idea, hace falta que la obra esté realmente definida.
Qué documentos pedir antes de reformar o construir
Para una reforma seria o una vivienda nueva, yo no me conformo con una sola planta. Necesito un conjunto de planos y documentos que expliquen qué se hace, cómo se hace y cuánto material va a hacer falta. Eso evita sorpresas en licencias, presupuestos y plazos.
| Documento | Qué muestra | Para qué sirve |
|---|---|---|
| Planta acotada | Distribución, medidas y uso de cada estancia | Sirve para comprobar si la vivienda responde al programa que necesitas |
| Alzados | La apariencia exterior, huecos y alturas | Ayudan a entender fachadas, ventanas y proporciones |
| Secciones | Un corte vertical de la vivienda | Permiten ver alturas, desniveles, cubiertas y relaciones entre plantas |
| Plano de instalaciones | Electricidad, fontanería, saneamiento y climatización | Reduce errores en obra y facilita el mantenimiento posterior |
| Detalles constructivos | Encuentros, remates y puntos delicados | Evitan filtraciones, fisuras y acabados mal resueltos |
| Mediciones y presupuesto | Cantidades y coste estimado por partidas | Sirve para comparar presupuestos de forma justa |
| Plan de gestión de residuos | Qué escombro saldrá y cómo se retirará | Ordena la obra y reduce problemas con contenedores, fianzas y retirada |
El nombre exacto del trámite cambia según el ayuntamiento, pero si la intervención toca estructura, fachada, cubierta o instalaciones principales, ya no estamos ante un simple retoque. En España, además, el BOE recoge desde el Real Decreto 105/2008 que el proyecto debe contemplar la gestión de residuos de construcción y demolición; en la práctica, eso evita improvisaciones bastante caras cuando la obra ya ha empezado.
Con los documentos en orden, el siguiente paso es pensar en algo que suele olvidarse demasiado: el mantenimiento. Una casa bien diseñada no solo se construye bien, también se conserva bien.
Cómo diseñar pensando en el mantenimiento
Yo suelo mirar una vivienda como si tuviera que mantenerla durante años. Si para arreglar una fuga hay que levantar un suelo entero, la distribución está mal resuelta. Si para cambiar un filtro hay que desmontar media cocina, también. El mantenimiento se gana en el plano, no cuando aparece la avería.
| Frecuencia | Qué reviso | Por qué me interesa |
|---|---|---|
| Mensual | Ventilación, olores, juntas visibles y desagües | Detecta humedad y pequeñas fugas antes de que dañen acabados |
| Trimestral | Filtros, sifones, rejillas y sellados de cocina y baño | Evita atascos, malos olores y filtraciones menores |
| Anual | Cubierta, canalones, carpinterías exteriores, caldera y climatización | Reduce averías caras y pérdidas de eficiencia |
| Cada 3-5 años | Pintura de zonas húmedas, sellados exteriores y fachadas expuestas | Mantiene la envolvente en buen estado y retrasa reformas mayores |
- Deja registros accesibles para llaves de corte, colectores y conexiones críticas.
- Evita cerrar instalaciones sin trampilla, porque una revisión sencilla puede convertirse en obra.
- Separa bien las zonas húmedas para que cocina, baño y lavadero no se estorben entre sí.
- Piensa en materiales por uso: no se comporta igual un pavimento de paso intenso que uno de dormitorio.
- Cuida la continuidad del aislamiento para no crear condensaciones y puentes térmicos.
En la costa, yo acorto los plazos de revisión; el salitre y la humedad no perdonan mucho. Y si la vivienda va a reformarse por fases, todavía tiene más sentido dejar previstas futuras aperturas, porque lo que hoy parece un ahorro mañana puede ser una demolición innecesaria.
Esa visión también ayuda a detectar los errores que más encarecen una casa mal resuelta, y ahí es donde conviene ser especialmente honesto con el diseño.
Los errores que más encarecen una vivienda mal resuelta
Una mala distribución no siempre se nota en la primera visita. A veces el problema aparece cuando ya has comprado muebles, pedido licencias o empezado la obra. Es entonces cuando la planta demuestra si estaba pensada para vivir o solo para impresionar en papel.
- Pasillos demasiado largos: consumen metros que luego faltan en estancias útiles.
- Baños y cocina lejos de las bajantes: obligan a rehacer saneamiento y pendientes.
- Falta de almacenaje real: al final llenas la casa de armarios improvisados y el espacio se fragmenta.
- Ventanas sin estrategia de ventilación: producen casas calientes en verano o oscuras en invierno.
- No pensar en accesibilidad: puertas estrechas, giros imposibles y escaleras incómodas acaban pasando factura.
La reforma que parecía “solo mover tabiques” suele terminar tocando suelo, fontanería, pintura y, en ocasiones, parte de las instalaciones eléctricas. Por eso insisto tanto en la fase de dibujo: una planta mal pensada no se arregla con decoración ni con mejores acabados.
Cuando esto está claro, la pregunta lógica es cuánto cuesta hacerlo bien desde el principio y en qué momento compensa pagar a un técnico.
Cuánto cuesta encargar el proyecto y cuándo compensa
Los honorarios en arquitectura y reforma son libres, así que no hay una tarifa única. Aun así, para orientarse, yo suelo manejar rangos de mercado que ayudan a no ir a ciegas y a comparar ofertas con algo de criterio.
| Encargo | Rango orientativo | Cuándo compensa |
|---|---|---|
| Plano de apoyo para una reforma pequeña | 300-800 € | Cuando solo necesitas ordenar espacios sin tocar estructura |
| Proyecto de reforma media | 700-3.000 € | Si cambias tabiques, instalaciones o necesitas justificar la obra |
| Proyecto básico y de ejecución de vivienda unifamiliar | 8.000-20.000 € | Si construyes desde cero o rehaces gran parte de la vivienda |
| Dirección técnica y coordinación | Variable | Cuando la obra es compleja o el ayuntamiento lo exige |
Mi consejo práctico es pedir siempre 3 presupuestos comparables. Si uno es más barato pero no define calidades, mediciones o alcance real, no es una oferta mejor, es una incógnita. También conviene recordar que el presupuesto técnico no solo compra planos: compra criterio, control de obra y capacidad para corregir problemas antes de que se conviertan en sobrecostes.
La diferencia entre ahorrar y recortar mal suele estar ahí. Con una planta bien definida, el proyecto gana solidez; con un presupuesto improvisado, la obra se vuelve más frágil de lo que parece.
Lo que yo revisaría antes de dar por bueno el plano
Si tuviera que aprobar una planta hoy, me fijaría primero en estas cinco cosas. Son sencillas, pero concentran la mayoría de los problemas reales que veo en viviendas nuevas y reformas:
- Que la zona de día y la de noche estén separadas con lógica y no por inercia.
- Que cocina, baños y lavadero estén donde las instalaciones trabajen a favor, no en contra.
- Que exista almacenamiento suficiente sin devorar la circulación.
- Que la orientación, la ventilación y la luz natural tengan un papel claro en la distribución.
- Que el presupuesto incluya licencias, residuos, imprevistos y no solo acabados visibles.
Si el plano de una casa está bien resuelto, la reforma se entiende mejor, las averías se localizan antes y el presupuesto deja de ir a ciegas. Yo siempre prefiero una planta sobria pero clara a un dibujo vistoso que oculta problemas; al final, la vivienda se vive todos los días y la calidad de ese dibujo se nota precisamente cuando empiezan las obras y, después, cuando toca cuidarla.
