Conseguir la documentación correcta de una casa ahorra tiempo, evita reformas mal planteadas y reduce errores caros antes de tocar un solo tabique. Si necesitas conseguir planos de una vivienda, lo importante no es pedir “unos planos” sin más, sino saber qué documento te sirve, quién lo puede conservar y qué limitaciones tiene cada archivo. Aquí te explico las vías reales para encontrarlos en España, qué datos conviene preparar, cuánto suele costar cada opción y qué hacer cuando el proyecto original ya no aparece.
Lo esencial para localizar la documentación correcta sin perder tiempo
- Un plano catastral ayuda a ubicar la finca, pero no sustituye al proyecto arquitectónico ni a la distribución interior.
- Las vías más útiles suelen ser el arquitecto o promotora, el ayuntamiento y el colegio profesional donde se visó el proyecto.
- La nota simple del Registro de la Propiedad sirve para identificar la finca, no para reconstruir la planta completa de la vivienda.
- Si no aparece una copia utilizable, el levantamiento arquitectónico es la solución más práctica para reformas y mantenimiento.
- Antes de una obra, conviene comparar planos, estado real y reformas previas para no derribar ni perforar donde no toca.
Qué documentos necesitas realmente y por qué no todos sirven para lo mismo
Yo separo siempre dos búsquedas: la documental y la técnica. La primera intenta localizar el expediente original; la segunda busca el plano que de verdad te ayuda a reformar, medir o mantener la vivienda. Esa diferencia importa mucho, porque no es lo mismo una cartografía catastral que una planta acotada con distribución, ni una nota simple registral que un proyecto de ejecución con instalaciones y estructura.| Documento | Qué muestra | Para qué te sirve | Qué no resuelve |
|---|---|---|---|
| Plano catastral | Ubicación, perímetro, parcela y superficies aproximadas | Orientarte, verificar límites y ubicar la finca | No muestra la distribución interior con detalle |

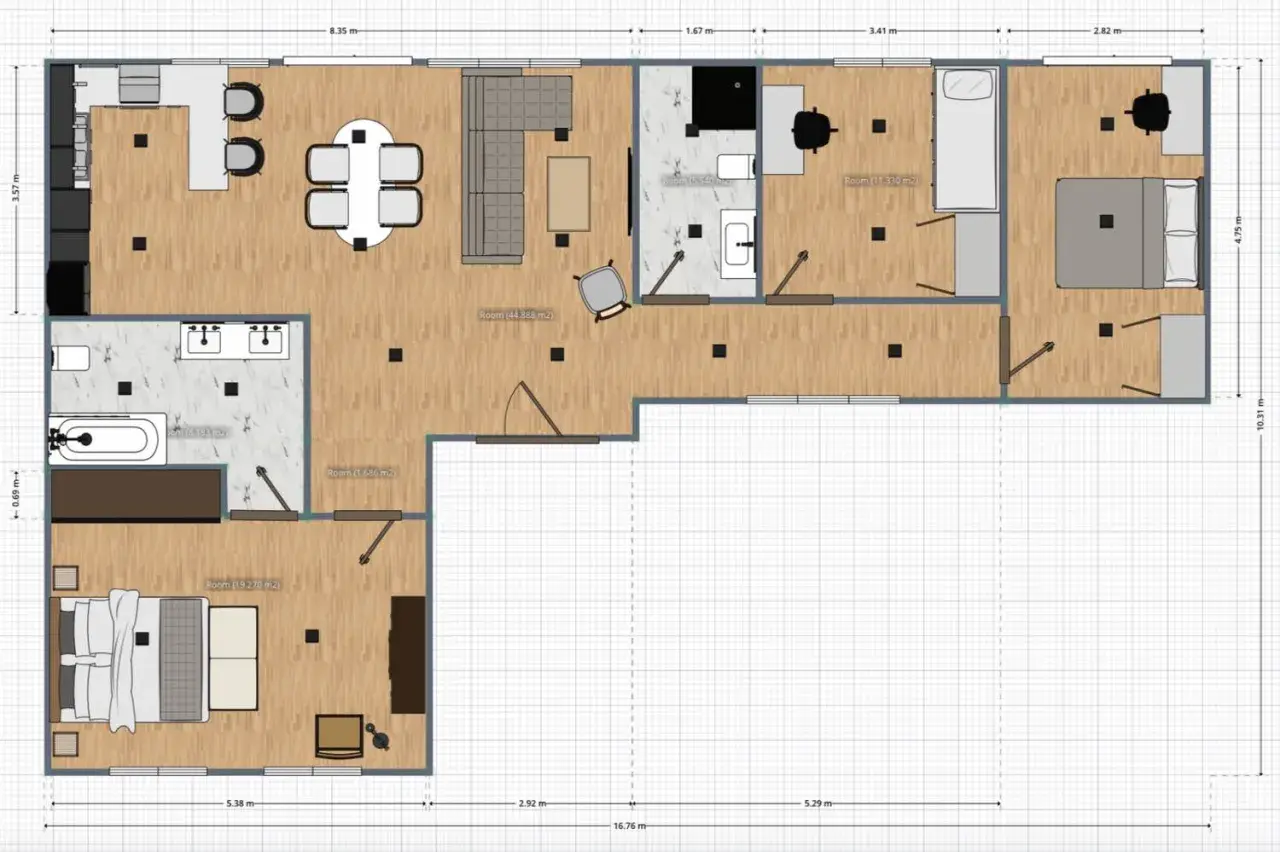

| Plano de planta del proyecto | Distribución, medidas, huecos y cotas | Planificar reformas, amueblar y comprobar medidas | No siempre incluye estructura ni detalles de instalaciones |
| Proyecto de ejecución | Solución constructiva, estructura e instalaciones | Obras mayores, apertura de huecos o cambios técnicos | No siempre está completo si solo se conserva parte del expediente |
| Levantamiento arquitectónico | Estado real medido sobre el inmueble | Reformas cuando el plano original no existe o ya no coincide | No recupera información oculta que no se haya podido inspeccionar |
| Nota simple | Titularidad, cargas y descripción registral | Identificar la finca y verificar datos legales básicos | No sustituye al plano arquitectónico |
Si tu objetivo es una reforma interior, lo más útil suele ser la planta acotada y, si vas a tocar elementos sensibles, también las secciones y los planos de instalaciones. Con esa distinción hecha, ya merece la pena ir a la fuente correcta en lugar de perder tiempo en archivos que solo devuelven información parcial.
Dónde buscar la documentación original de la vivienda
Las copias no suelen vivir en un solo sitio. En España, la documentación de una casa puede aparecer repartida entre la promotora, el ayuntamiento, el colegio profesional y, en algunos casos, archivos técnicos o cartográficos. La clave está en seguir el rastro de quién aprobó, visó o ejecutó la obra.| Vía | Qué suele aportar | Cuándo la usaría primero | Límite principal |
|---|---|---|---|
| Arquitecto, promotora o constructora | Copia original del proyecto o de la obra ejecutada | Viviendas recientes o promociones bien documentadas | Si la empresa cerró o no conserva el archivo, la vía se agota rápido |
| Ayuntamiento | Expediente de licencia, memoria, planos y, a veces, reforma posterior | Casas con licencia municipal localizada o inmuebles antiguos | La búsqueda puede ser lenta y algunas copias están incompletas |
| Colegio de arquitectos o archivo de visado | Expedientes visados, copias técnicas y reproducción de documentación | Cuando conoces el arquitecto o la fecha aproximada de la obra | Hay restricciones de acceso y tarifas propias |
| Catastro | Cartografía e información del inmueble para ubicación y superficies | Cuando necesitas situar la vivienda y contrastar datos básicos | No reconstruye la distribución interior |
| Registro de la Propiedad | Descripción registral, titularidad y cargas | Cuando te falta la identificación legal de la finca | La nota simple no es un plano arquitectónico |
La Sede Electrónica del Catastro es útil para localizar la finca y consultar cartografía, mientras que el Registro de la Propiedad te ayuda a confirmar a quién pertenece y qué carga tiene. De hecho, una nota simple suele costar 9,02 € más IVA y, si la pides por la vía telemática habitual, puede llegar en menos de dos horas, pero no esperes que te entregue la planta completa de la vivienda.
Si yo tuviera que empezar hoy una búsqueda real, lo haría así: primero preguntaría al propietario anterior, arquitecto o promotora; después iría al ayuntamiento; y, si la obra fue visada, revisaría el colegio profesional. Solo dejaría Catastro y Registro como apoyo para identificar bien la finca y no perderme en el archivo equivocado.
Cómo pedirlos paso a paso sin quedarte en el organismo equivocado
La mayoría de retrasos no vienen de la falta de documentos, sino de una solicitud mal planteada. Pedir “los planos” sin más suele ser demasiado vago. En cambio, si indicas qué buscas, quién eres y para qué lo necesitas, aceleras mucho la respuesta y reduces la probabilidad de que te remitan de una ventanilla a otra.
Datos que conviene llevar preparados
- Dirección completa y referencia catastral. La referencia catastral evita confusiones cuando hay varias viviendas con numeración parecida.
- Año aproximado de construcción. Aunque no sea exacto, ayuda a buscar en el tramo correcto del archivo.
- Nombre del arquitecto, promotora o constructora. Si lo sabes, mejor todavía, porque acotas mucho la búsqueda.
- Documento que te vincule con la vivienda. Escritura, nota simple, autorización del titular o un justificante de interés legítimo si no eres el propietario.
- Tipo de plano que necesitas. No es lo mismo una planta que una sección o un plano de instalaciones.
Lee también: Chinches en casa - Cómo eliminarlas y evitar que vuelvan
Qué conviene pedir exactamente
- “Copia del proyecto visado” si buscas el expediente completo y la obra pasó por un colegio profesional.
- “Planos de planta acotados” si vas a redistribuir espacios, medir mobiliario o comprobar superficies útiles.
- “Planos de ejecución” si la reforma afecta a estructura, huecos o instalaciones.
- “Expediente de licencia de obra” si sospechas que el ayuntamiento conserva la documentación de origen.
- “Levantamiento de estado actual” si ya sabes que el plano antiguo no coincide con la realidad.
Y hay una regla práctica que yo no me salto: si no eres titular, lleva preparada la autorización del propietario. Muchas oficinas no se complican con expedientes ajenos si no ven una justificación clara, y eso frena más de lo que parece.
Cuánto cuestan y cuánto tardan de verdad
El precio cambia mucho según quién conserve la copia, si el archivo está digitalizado y si hace falta búsqueda manual. Por eso prefiero hablar de rangos y de lógica de tramitación, no de una cifra única que luego no encaja con el caso real.
| Vía | Coste orientativo | Plazo habitual | Cuándo compensa |
|---|---|---|---|
| Arquitecto, promotora o constructora | Sin coste en algunos casos, o solo reproducción | Horas a pocos días | Si la vivienda es reciente o sabes quién llevó la obra |
| Ayuntamiento | Tasa variable de copias o reproducción | Desde el mismo día hasta varias semanas | Si el expediente de licencia sigue localizado |
| Colegio de arquitectos o archivo de visado | Tarifa propia de consulta y reproducción | De varios días a un par de semanas | Cuando la obra fue visada y el colegio conserva el expediente |
| Catastro | Consulta básica sin trámite complejo | Inmediato o muy rápido | Para cartografía, orientación y comprobación de superficies |
| Registro de la Propiedad | 9,02 € más IVA para la nota simple | Menos de dos horas en la vía telemática habitual | Si necesitas la identificación legal de la finca, no el plano |
La parte importante no es solo el precio, sino lo que compras con ese precio. Un documento barato que no describe la distribución interior puede servirte para ubicar la finca, pero no para decidir si puedes abrir un hueco o mover una cocina. Si lo que te interesa es reforma y mantenimiento, el valor está en la precisión, no en la simple existencia de un papel.
En la práctica, una búsqueda bien orientada en archivo digital puede resolverse en días; una búsqueda manual en un fondo antiguo puede irse a semanas. Esa diferencia suele marcar si la obra arranca a tiempo o se queda parada por falta de documentación.
Qué hacer si no aparecen o están incompletos
Que no salga el expediente no significa que estés sin salida. Muchas viviendas antiguas tienen archivos perdidos, documentación parcial o reformas posteriores que hicieron inútil el plano original. En esos casos, lo más sensato es dejar de insistir en un archivo fantasma y pasar a una solución técnica real.
- Levantamiento arquitectónico: un técnico mide la vivienda y redibuja su estado actual.
- Comparación con Catastro: útil para corregir perímetro, superficie y orientación general.
- Revisión de obras previas: si hubo reformas, intenta localizar licencias o proyectos posteriores, porque pueden ser más útiles que el original.
- Inspección in situ: necesaria si el plano no aclara estructuras, instalaciones o cambios que ya no existen sobre el papel.
Un levantamiento no es una copia mágica del pasado. Es una fotografía técnica del presente. Por eso funciona tan bien cuando la vivienda ya ha cambiado varias veces, pero también por eso tiene límites: no adivina lo que está oculto dentro de un falso techo ni lo que quedó embebido tras una reforma antigua. Si el objetivo es legalizar, reformar o valorar con rigor, esa honestidad técnica es más útil que un plano viejo e incompleto.
En coste, un levantamiento sencillo en una vivienda pequeña suele moverse en varios cientos de euros; en una unifamiliar grande o con mucha complejidad técnica, superar con facilidad los 1.000 € es bastante normal. Si el técnico además debe entregar versión digital editable y planos más detallados, el precio sube, pero también la utilidad real para obra.
Cómo usar los planos en obras y mantenimiento sin llevarte sorpresas
Una vez que tienes la documentación, empieza la parte que más interesa a quien vive la casa: usarla bien. Aquí es donde muchas reformas fallan, porque alguien confía demasiado en un plano antiguo o no verifica que la vivienda se haya alterado con el paso del tiempo. Yo no empezaría una obra seria sin contrastar al menos tres cosas: plano original, estado actual y futuras modificaciones previstas.
- Comprueba muros de carga: un tabique no siempre es un tabique. Antes de derribar, hay que confirmar si soporta cargas.
- Localiza instalaciones: electricidad, fontanería, bajantes y climatización deben figurar o revisarse sobre el terreno.
- Evita perforaciones a ciegas: una roza mal hecha puede cortar un cable o dañar una tubería oculta.
- No confundas plano antiguo con estado actual: si hubo reformas, el documento de origen ya no refleja la realidad.
- Guarda todo actualizado: después de cada obra importante, conserva una versión revisada del plano y las licencias asociadas.
En mantenimiento, los planos también ayudan a planificar pequeñas intervenciones: cambiar un radiador, rehacer un baño, instalar armarios empotrados o revisar humedades sin abrir media casa. Para eso, un plano acotado y una versión digital bien ordenada valen oro. Y si además guardas fotos de cada reforma junto con la documentación, te será mucho más fácil recordar qué hay detrás de cada pared dentro de unos años.
La ruta más fiable antes de mover un solo tabique
Si tuviera que resumirlo en una secuencia práctica, diría esto: primero localiza al técnico, promotor o empresa que intervino en la vivienda; si no aparece nada, ve al ayuntamiento y al colegio profesional; usa Catastro y Registro para identificar y contrastar, no para sustituir el plano; y, si aun así faltan datos, encarga un levantamiento. Esa ruta es más lenta que una búsqueda improvisada, pero evita errores caros y decisiones tomadas con información incompleta.
La diferencia entre una reforma fluida y una obra llena de sobresaltos suele estar en este punto: tener claro qué hay realmente detrás de las paredes antes de empezar. Si ordenas bien la documentación desde el principio, el plano deja de ser un archivo olvidado y se convierte en una herramienta útil para mantener la casa, reformarla con criterio y no gastar dinero dos veces.
