Antes de mover un tabique, comprar muebles o pedir presupuestos, conviene entender bien el dibujo que define la vivienda. Un plano de una casa permite comprobar medidas, circulación, entrada de luz y ubicación de instalaciones, pero también ayuda a detectar errores que después resultan caros de corregir. Aquí explico cómo interpretarlo, qué tipos existen, cómo distribuir las estancias y cuándo hace falta convertir un croquis en un proyecto técnico válido en España.
Las claves para aprovechar cualquier plano de vivienda
- La escala y las cotas son esenciales para saber si los muebles y usos previstos caben de verdad.
- La distribución debe responder a la orientación, la ventilación, la privacidad y la forma de vida de quienes habitan la casa.
- Un croquis doméstico sirve para organizar una reforma, pero no sustituye al proyecto firmado cuando hay obras relevantes.
- Las instalaciones, los muros estructurales y los huecos limitan qué cambios pueden hacerse con seguridad.
- Una revisión profesional evita errores en permisos, presupuesto y ejecución.
Qué información debe mostrar el plano de una vivienda

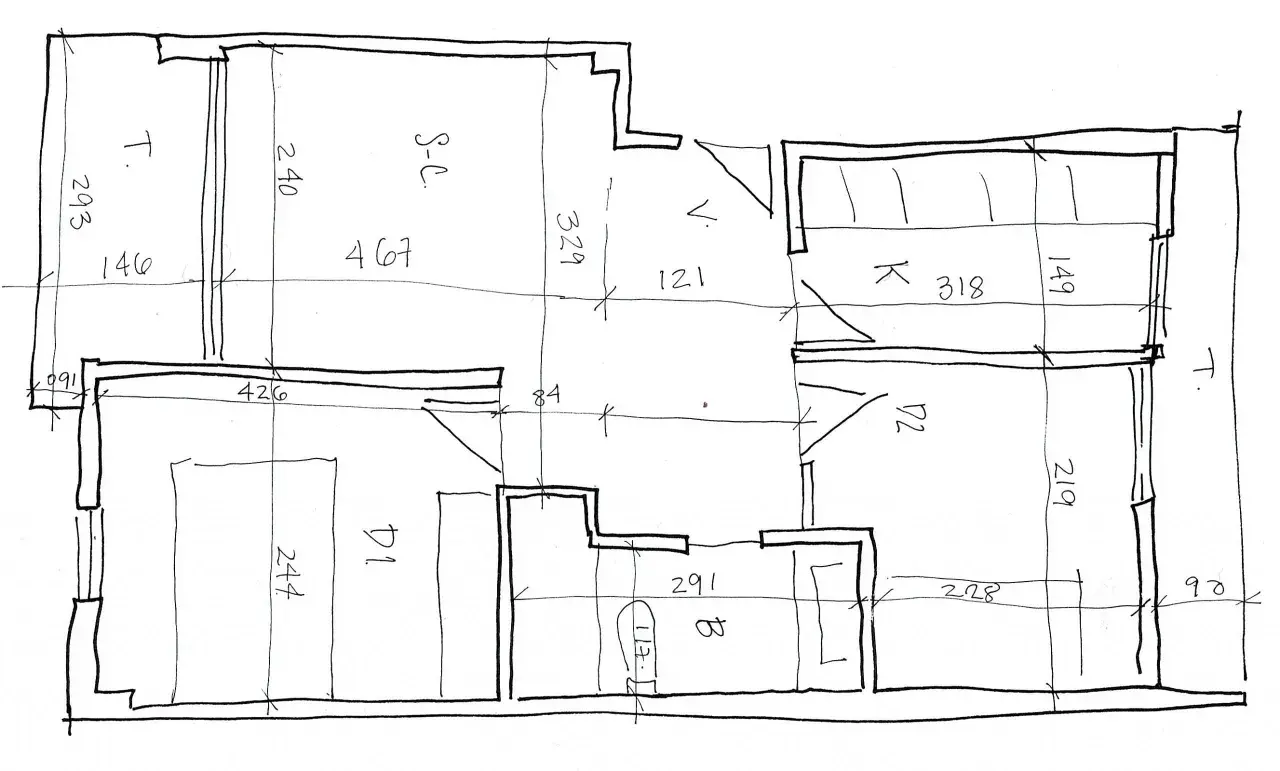

La representación más habitual es la planta de distribución, una vista desde arriba que muestra la vivienda como si se hubiera retirado el techo. En ella aparecen las habitaciones, los tabiques, las puertas, las ventanas, las terrazas y, normalmente, parte del mobiliario. Su función no es decorar una presentación, sino explicar cómo se utiliza el espacio.
Un dibujo fiable debería incluir una escala gráfica o numérica, las cotas principales, el nombre de cada estancia y una orientación aproximada. También conviene identificar los pilares, bajantes, radiadores, conductos de ventilación y cuadros de instalaciones, porque son elementos que no siempre pueden trasladarse durante una reforma.
| Elemento | Para qué sirve |
|---|---|
| Escala | Relaciona el tamaño dibujado con la medida real. Las escalas 1:50 y 1:100 son frecuentes en vivienda. |
| Cotas | Indican longitudes, anchos, alturas o distancias entre elementos. |
| Puertas y ventanas | Permiten entender los recorridos, la ventilación y la entrada de luz natural. |
| Mobiliario | Ayuda a comprobar si la distribución funciona en el uso cotidiano. |
| Símbolos de instalaciones | Señalan puntos de agua, electricidad, saneamiento, climatización o gas. |
Yo desconfío de cualquier propuesta que solo muestra paredes bonitas y muebles proporcionados sin medidas. Un dibujo atractivo puede ocultar un pasillo demasiado estrecho o una cocina donde no queda espacio para abrir dos puertas a la vez. La utilidad empieza cuando el plano permite tomar decisiones verificables.
Cómo leer las medidas sin llevarse sorpresas
Lo primero es distinguir entre superficie construida y superficie útil. La primera puede incluir el grosor de cerramientos, elementos comunes o zonas que no se disfrutan como espacio interior. La superficie útil se refiere, de forma general, al área aprovechable dentro de la vivienda, aunque su cálculo exacto depende de la documentación y de la normativa aplicable.
Después conviene revisar cada estancia por separado. Un dormitorio de 10 m² puede funcionar para una cama individual y un armario compacto, pero quedarse corto si se pretende colocar una cama doble, un escritorio y almacenamiento suficiente. En un salón de 20 m², la diferencia entre tener una sola puerta lateral o dos accesos enfrentados cambia por completo la colocación del sofá.
La escala importa más que la impresión visual
En un plano a escala 1:50, 1 centímetro representa 50 centímetros reales. En uno a 1:100, ese mismo centímetro equivale a un metro. Si el documento se ha ampliado o reducido al imprimirlo, la regla puede dejar de ser válida, por lo que siempre hay que utilizar las cotas escritas como referencia principal.
Para una primera comprobación, yo dibujo sobre el plano los muebles reales con sus medidas, incluyendo el espacio necesario para usarlos. Una mesa no ocupa solo su tablero: necesita sitio para retirar la silla. Del mismo modo, una cama requiere una zona libre de paso y un armario con puertas o cajones que puedan abrirse cómodamente.
Pasillos y pasos que condicionan el confort
Como orientación práctica, un paso principal de alrededor de 90 centímetros suele resultar más cómodo que uno de 70 centímetros, especialmente en una vivienda habitual. En zonas secundarias puede bastar menos espacio, pero hay que comprobar el giro de las puertas, el traslado de muebles y las necesidades de accesibilidad.
Las medidas mínimas legales no son iguales en todos los municipios ni para todos los tipos de obra. Por eso no utilizaría una cifra encontrada en internet como autorización para construir. La tomaría solo como referencia inicial y confirmaría el proyecto con un técnico y con la normativa local.
Cómo conseguir una distribución que funcione de verdad
Una buena distribución no consiste en colocar muchas habitaciones en pocos metros. Consiste en reducir recorridos inútiles, separar las zonas ruidosas de las tranquilas y aprovechar la orientación. En mi experiencia, la circulación suele importar más que ganar un metro cuadrado aislado.
Separar zonas de día y de noche
El salón, el comedor y la cocina forman normalmente la zona de día. Los dormitorios y baños quedan en la zona de noche, con mayor privacidad. Cuando la superficie lo permite, esta separación evita que el ruido de una visita o de una lavadora interfiera con el descanso.
En viviendas pequeñas puede ser razonable integrar cocina y salón para ganar amplitud visual. La contrapartida es que los olores y el ruido quedan más expuestos, así que hacen falta una buena campana extractora, ventilación eficaz y una composición ordenada. No abriría la cocina al salón por moda si la extracción o el almacenamiento son deficientes.
Aprovechar orientación, ventanas y ventilación
La orientación afecta al confort térmico y al consumo energético. En muchas zonas de España, una estancia con exceso de sol de tarde puede necesitar protección solar exterior, mientras que una habitación orientada al norte recibirá menos radiación directa. El plano no muestra por sí solo cómo se siente la casa, pero sí permite localizar ventanas y anticipar estos problemas.
También hay que comprobar si existe ventilación cruzada, es decir, la posibilidad de renovar el aire mediante huecos situados en fachadas distintas o con recorridos adecuados. Un cuarto interior sin ventana no puede tratarse como un dormitorio solo porque tenga espacio suficiente.
Lee también: Levantamiento de planos: ¿Qué es, precio y cómo evitar errores?
Colocar bien cocina, baños y lavadero
Agrupar las zonas húmedas suele reducir la longitud de las tuberías, simplificar el mantenimiento y contener el coste de la reforma. Cocina y baño cercanos pueden compartir bajantes o recorridos de instalaciones, aunque eso no significa que cualquier tabique pueda demolerse sin revisión.
Dejaría espacio técnico alrededor de contadores, llaves de paso, registros y equipos de climatización. Un falso techo que oculta una instalación puede mejorar la estética, pero si no permite acceder a ella, convierte una pequeña avería en una obra incómoda.
Tipos de planos y cuándo necesitas cada uno
No existe un único documento válido para todas las decisiones. El plano que ayuda a colocar un sofá no tiene el mismo nivel de detalle que el que necesita una empresa constructora. Confundirlos es una de las causas habituales de presupuestos incompletos y cambios durante la obra.
| Tipo de documento | Uso principal | Limitación |
|---|---|---|
| Croquis | Tomar ideas rápidas y estudiar alternativas de distribución. | No suele tener precisión suficiente para ejecutar trabajos. |
| Plano de estado actual | Registrar la vivienda tal como está antes de reformarla. | Puede no revelar patologías ocultas o instalaciones no documentadas. |
| Plano de distribución | Definir habitaciones, tabiques, puertas, ventanas y mobiliario. | No describe por completo estructura, materiales ni sistemas constructivos. |
| Plano de instalaciones | Ubicar electricidad, fontanería, saneamiento, climatización y ventilación. | Debe coordinarse con el resto del proyecto para evitar interferencias. |
| Proyecto técnico | Justificar la solución y tramitar obras que lo requieran. | Debe redactarlo y firmarlo el técnico competente según el alcance. |
Para medir una vivienda existente, un levantamiento básico puede costar aproximadamente entre 150 y 500 euros, según el tamaño, la localidad y la precisión requerida. Es una referencia orientativa, no una tarifa fija. Si hay que documentar estructura, instalaciones o irregularidades, el trabajo puede ser más complejo.
En una obra mayor, el proyecto no se limita a una planta amueblada. El Código Técnico de la Edificación exige documentar aspectos como seguridad, salubridad, ahorro energético y accesibilidad según el caso. Además, el proyecto básico puede servir para solicitar la licencia, pero normalmente no basta para empezar a construir sin la documentación de ejecución correspondiente.
Del dibujo inicial al proyecto de reforma
Yo seguiría un orden sencillo para no diseñar sobre supuestos equivocados. Primero mediría la vivienda y fotografiaría cada estancia. Después localizaría pilares, muros gruesos, bajantes, cuadros, radiadores y registros. Solo entonces compararía alternativas de distribución.
- Definir necesidades reales. Número de residentes, dormitorios, teletrabajo, almacenamiento, accesibilidad y uso exterior.
- Comprobar las limitaciones. Estructura, fachadas, patios, bajantes, normativa municipal y elementos protegidos.
- Dibujar dos o tres opciones. Es mejor comparar recorridos, luz y coste que enamorarse de la primera idea.
- Coordinar instalaciones. Una nueva cocina o un baño requieren estudiar agua, desagües, ventilación y electricidad.
- Consultar al técnico adecuado. El alcance de la obra determina si interviene un arquitecto, arquitecto técnico, ingeniero u otro profesional competente.
- Separar presupuesto y permisos. El coste de demoler no incluye necesariamente refuerzos, tasas, gestión de residuos ni acabados.
En reformas interiores sencillas, un plano claro puede ser suficiente para que varios profesionales entiendan el alcance. Si se tocan elementos estructurales, fachada, distribución de superficies protegidas o instalaciones comunes, la situación cambia. La licencia o declaración responsable depende del ayuntamiento y del tipo de actuación, no solo del tamaño dibujado en el plano.
Para una vivienda unifamiliar nueva, reservaría además una partida aproximada del 3 % al 8 % del presupuesto de ejecución material para honorarios técnicos y dirección, siempre como orden de magnitud sujeto a localidad, complejidad y servicios incluidos. Conviene pedir una propuesta desglosada para saber si incluye proyecto, dirección de obra, coordinación, certificados y tramitación.
Errores que conviene detectar antes de empezar
El primer error es diseñar habitaciones sin pensar en el mobiliario. El segundo es colocar puertas que chocan entre sí o invaden el paso. El tercero consiste en mover la cocina o el baño sin calcular el recorrido de los desagües, una decisión que puede obligar a elevar suelos o crear falsos techos.
También revisaría la ubicación de ventanas y radiadores antes de aprobar una distribución. Un armario alto delante de un radiador reduce su rendimiento, mientras que una cama pegada a una ventana dificulta la limpieza y puede quedar expuesta a condensaciones.
Otro fallo frecuente es medir solo el ancho y el largo de las habitaciones. La altura libre, el espesor de los tabiques, los pilares y los cambios de nivel también afectan al resultado. En edificios antiguos, las paredes pueden no estar completamente rectas y las superficies reales pueden diferir de la documentación disponible.
Por último, no confiaría ciegamente en un plano antiguo. Sirve como pista, pero una reforma anterior puede haber desplazado tabiques o instalaciones. Antes de presupuestar, conviene verificar la vivienda físicamente y dejar por escrito qué elementos se han confirmado y cuáles siguen siendo una hipótesis.
Un buen plano se reconoce cuando facilita las decisiones
El mejor dibujo no es el que tiene más colores ni el que presenta más muebles, sino el que permite responder con claridad a preguntas concretas. ¿Cabe el armario? ¿Se puede ventilar el baño? ¿Cuánto mide el paso? ¿Dónde están las llaves de corte? ¿Qué tabique puede tocarse y cuál necesita revisión?
Yo conservaría tres versiones durante todo el proceso: el estado actual, la distribución propuesta y la solución finalmente ejecutada. Esta última resulta muy útil para futuras reparaciones, porque permite saber por dónde pasan las tuberías y los cables antes de taladrar o abrir una pared.
Cuando el plano combina medidas comprobadas, instalaciones coordinadas y una distribución pensada para la vida cotidiana, deja de ser un simple dibujo. Se convierte en una herramienta para controlar la obra, reducir improvisaciones y mantener la casa en mejores condiciones durante muchos años.
